微位移传感器：◆产品说明

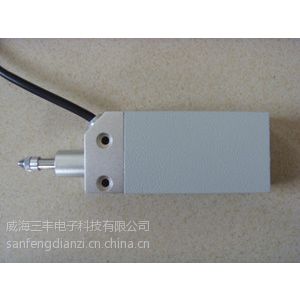

GSW-D30型光栅测微传感器采用50线/mm或100线/mm的光栅，输出两路相位差90度的正弦波信号或正交方波信号，供电电压为12V或5V，测量范围0-30mm。栅数显测微传感器,是以高精度光栅作为检测元件的精密测量装置,具有液晶显示器,它是检测装置与数字显示为一体的新型高精度自动化检测仪器,其优点是高精度,稳定可靠,读数准确,安装方便.携带方便.也可以通过串并口和计算机连接,保存数据,并打印出测量数据和测绘误差曲线.

◆主要技术参数:

1、测量范围：0-10MM  0-20MM   0-30MM 0-40MM  0-55MM 0-100MM

2、栅距：10UM   20UM

3、显示分辨率：0.5UM  1UM  5UM

4、准确度：0.5UM（0-10UM）  1UM（0-20UM）  2UM（0-50UM）

5、重复精度：正负1个显示

6、信号输出：相位依次差90度，幅值大于500MV，两路或四路正弦信号

7、工作电压：DC5V

8、功能：请零、公英制转换、外接电源接口、串并输出（根据要求定做）

◆外型尺寸：

长*宽*厚=L+液晶显示器长度*42*22        LO测竿伸出长度

 测量范围     0-10      0-20      0-30      0-40      0-50

 L   130       160       190       220       260

 LO 23  33  43  53  68

◆安装

1、方形结构使用测竿朝下或水平放置，以螺钉固定，固定孔距22MM，或将15轴夹紧。

2、安装固定后，测竿中心线垂直与被测物体工作面。使用时测头接触到被测体基准面，请零，轻提测竿，

当测头接触被测工作面时，液晶显示值就是实际测量值。不可以快推快放，以免损坏光栅或影响精度。

光栅尺的说明及应用：

三轴机床配套数显光栅尺:线切割专用光栅尺、铣床专用光栅尺、磨床专用光栅尺、车床专用光栅尺、火花机专用光栅尺光栅尺,直线光栅尺

现代的自动控制系统中已广泛地采用光电传感器(如光栅尺)来解决轴的线位移、转速或转角的监测和控制问题。适用以下领域:
   加工用的设备：车床、铣床、镗床、磨床、电火花机、线切割等
   测量用的仪器：投影机、影像测量仪、工具显微镜等
   也可对数控机床上刀具运动的误差起补偿作用

sunefull光栅尺：测量 范围：50mm～3000mm

测量准确度：±6μm/m～±10μm/m

测量 基准：光栅周期20μm的光学玻璃尺

光学测量系统：透射式红外线光测量系统，红外线波长880nm

反应 速度：60m/min(0.005mm)    25m/min(0.001mm)

读数头滑动系统：垂直式五轴承

输出 讯号：TTL/EIA-422-A

讯号传达周期：20μm

供应 电压：DC 5V±5%

采用优质的PU材料制造出耐油、高弹性及***胶封。由工程师精心设计出的闭合角度和最适中的软硬度，***的密封性能和最少的磨擦阻力。读数头滑动部分结构采用已被验证为***耐用的五轴承设计，***光学感应系统能长期稳定地在光栅尺上畅顺滑行。读数头滑动部分结构采用已被验证为***耐用的五轴承设计，***光学感应系统能长期稳定地在光栅尺上畅顺滑行。弹簧的几何设计经过***详细的力学模型分析，并采用***的德国制弹簧钢材制造。确保光学感应系统就是在高速的移动情况下，仍能紧贴在光栅尺上无跳动地滑行。所有轴承均采用日本JIS规格高精度轴承，***滑行畅顺，跳动量低，可靠耐用。采用美国Honeywell公司的高效能AIGaAs红外线发光管为光源。讯号强而稳定，可靠性极高
